DK3080系列

  • DK3080高精度热电偶、mV输入型隔离变送器 一进一出

DK3080高精度热电偶、mV输入型隔离变送器 一进一出

  • DK308X系列高精度热电偶&MV输入型隔离变送器,包含DK3080一进一出型,DK3081一进二出型,DK3082二进二出型,三款隔离变送器。高精度低温漂,兼容二线制和三线制输入,一拖二可实现不同输出类型。输出信号7种可选。

  • 在线订购

产品特点

变送精度高于0.001%;

低温漂缜密电压源设计;

数据转换精度22位AD精度;

一拖二可不同输出类型


输入

K、S、R、T、E、J、B、N、WRe3-WRe25、WRe5-WRe26、0~20mV、-20~+20mV、0~100mV、-100~+100mV

输出

0-5V,1-5V,0-10V,2-10V, 0-10MA,0-20MA,4-20MA


其它详细参数

Ad精度 22位

输入阻抗<60Ω

Da精度 16位

输出电压/负载电阻 0-5V,1-5V/RL>120KΩ

输出电流/负载电阻 0-20MA,4-20MA/RL≤650Ω

供电电压 DC:24V(±0.1)

电源保护 反向和ESD保护

功耗(24V电源,20mA输出时)<2.7W

测量精度(20℃)0.001FS

温度漂移(0℃~50℃) 50PPM/℃

绝缘强度(输入、输出、电源之间) 2000V AC 1MIN

电磁兼容性 IEC61326-1

使用环境温度 -20℃~50℃

适用现场设备 热电偶和毫伏信号变送采集

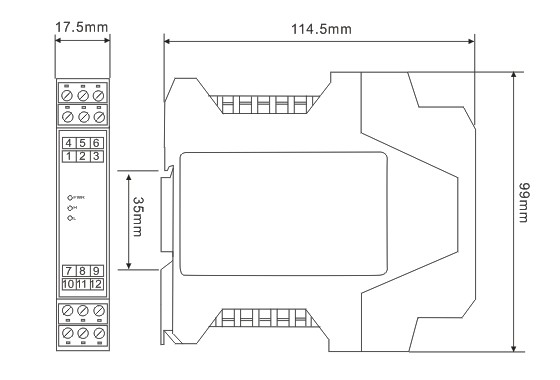

选型尺寸
选型示例
选型举例:
例如:需要2路K型热电偶输入,一路0-5V输出,一路4-20MA输出,
输入开路时输出上限,则选型代码为:
DK3082-IN:K-OUT1:0V5-OUT2:4MA20-AM:1
