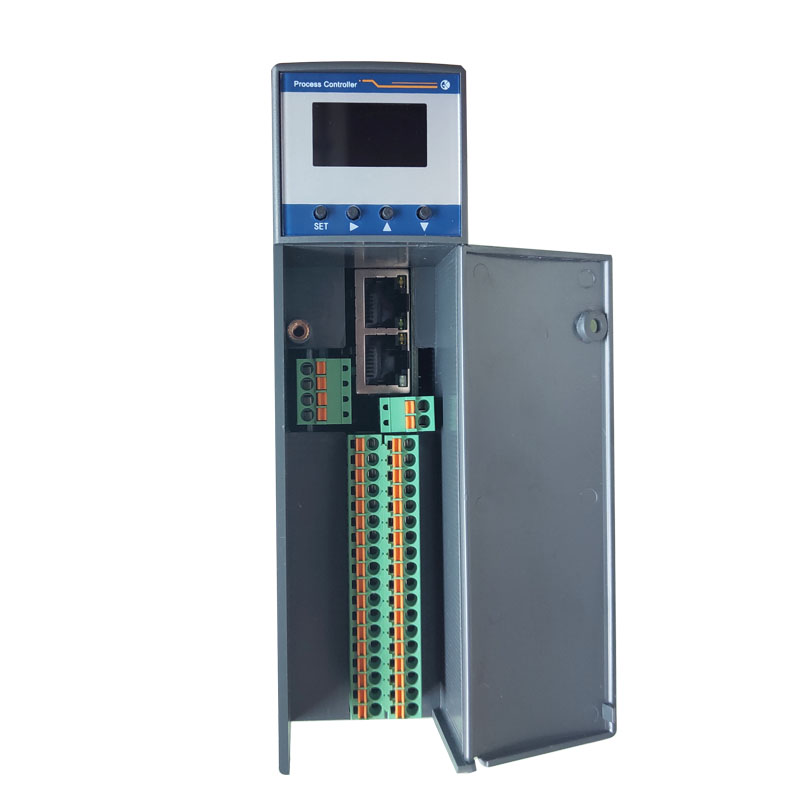

DK29DND双回路导轨安装过程控制仪表

  • DK29DND程序过程控制仪表是采用测量控制技术设计的工业过程控制仪表。具有测量和控制精度高等特点。具有上电示警免除功能。

    1. 全5位数据洞察每个过程控制参数,可显示正负99999。

    2. 双通讯,一路MODBUS RTU通讯,一路MODBUS TCP以太网。

    3. 通讯数据支持16位整数标准。数据范围超出16位时,采用偏移地址方式实现32位整型数据读写。实现过程控制的高精度全分辨率真实读取。

    4. 24位高速多通道同步数据采集,32位RISC指令集工业级微处理器,抗干扰性和响应快。

    5. 控制输出刷新速率50MS, 适应更快的控制过程。

    6. 4路硬接点示警警输出和程序结束示警输出。9路可编程DIO输入输出功能,同一IO 可根据需要自定义为输入或输出功能。通过继电器和DO组合应用,可实现多达13路示警。

    7. 支持程序曲线循环。

    8. 程序曲线可以8路开关量集电*开路输出控制。

    9. 5组分组PID输出限幅控制。满足各种控制工况的需求。

    10. 47种工业标准传感器信号输入。支持非标信号输入,多点线性化处理。


  • 在线订购

产品特点:

液晶全5位数字显示

双MODBUS、 可选工业以太网,联机通讯控制

双路单曲线16段快速设置,支持曲线循环

5组分组PID,分组输出限幅功能,适合各种特性负载

47种输入信号,支持PT1000输入

采用改进型DK PID算法,支持对PV微分和微分先行控制

创新32位RISC指令集工业级微处理器,0.1级测控精度

支持8路DIO,可编程DI、DO自定义输入输出功能

支持多达12路示警控制,完成多示警和液位等负载控制


输入:

支持双回路,47种工业信号输入

K

S

R

T

E

J

B

N

WRe3-WRe25

WRe5-WRe26

Cu50

Pt100

Pt500

Pt1000

0~80Ω

0~400Ω

0~4000Ω

0~10mA

0~20mA

4~20mA

0~20mV

0~100mV

-20~+20mV

-100~+100mV

0~1V

0~2V

0~5V

1~5V

0~10V

2~10V

-5V~+5V

-10V~+10V

Cu10

Cu100

Pt10

Pt50

Pt200

JPT10

JPT50

JPT100

JPT200

JPT500

JPT1000

Ni100

Ni200

Ni500

Ni1000


输出

双回路主控输出:

4-20MA

0-20MA

0-10MA

继电器输出

晶体管固态输出

可控硅输出


变送输出:

4-20MA、

0-20MA、

0-10MA


通讯

支持双通讯

标准Modbus RTU通讯协议

标准Modbus TCP通讯协议


示警

支持4路继电器示警输出


详细参数

1. 控制周期:50mS/100mS

2. 测量精度:0.001FS(采用24位AD)

3. 采样速率:20Hz/10Hz

4. 控制输出:

    模拟信号:12 BIT (True DA)  4-20MA, 0-20MA ,0-10MA ,0-10V ,2-10V ,0-5V, 1-5V

    继电器:2A(250V AC)

    固态继电器(晶体管):22V  20MA

    可控硅:3A  250V AC

5. 显示方式:IPS TFT真彩液晶

6. 信号测量输入阻抗:电压≥500KΩ(5V、10V≥100KΩ),电流≤120Ω,

    热电偶≥500KΩ

7. 电阻采用三线制测量,信号传输导线每根线电阻不大于10欧

8.1标准MODBUS RTU 通讯协议。两线制RS485

     校验方式:无校验、奇校验、偶校验

     通讯速度:4800BPS、9600BPS、19200BPS、38400PS、57600PS

     通讯地址范围:1~247.

8.2 标准MODBUS TCP 协议。

      通讯地址:0-255

      子网掩码:0-255

      网*:0-255

9.   设备供电:DC24V

10. 隔离电压:输入、输出、电源三者隔离电压2300V AC  /1MIN

11. 使用温度:0~50℃

12. 储存条件:温度-40℃~80℃;湿度:0.1-0.9

13. 外形尺寸:165*40*143.5mm

14.EMC标准:EN61326*

15.安*标准:IEC60950-1

16.防护等级:IP66

17.功耗:12W

18. DI 和DO : 本DIO 功能是可编程的,可通过参数设定定义为输入DI 或输出DO.

      DI 只能接受无源干接点输入信号输入。

      DO 为集电*开路输出。负载能力可达200MA, 需外部提供24伏信号驱动中间继电器。


-->
