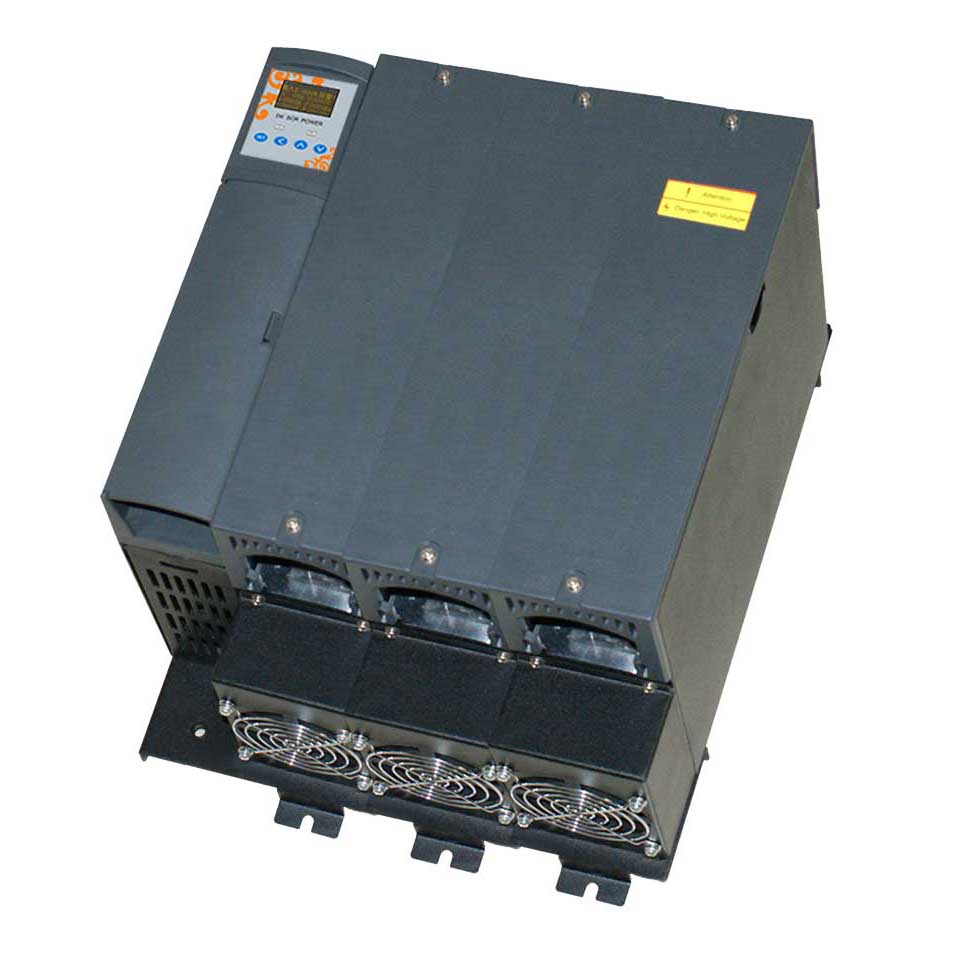

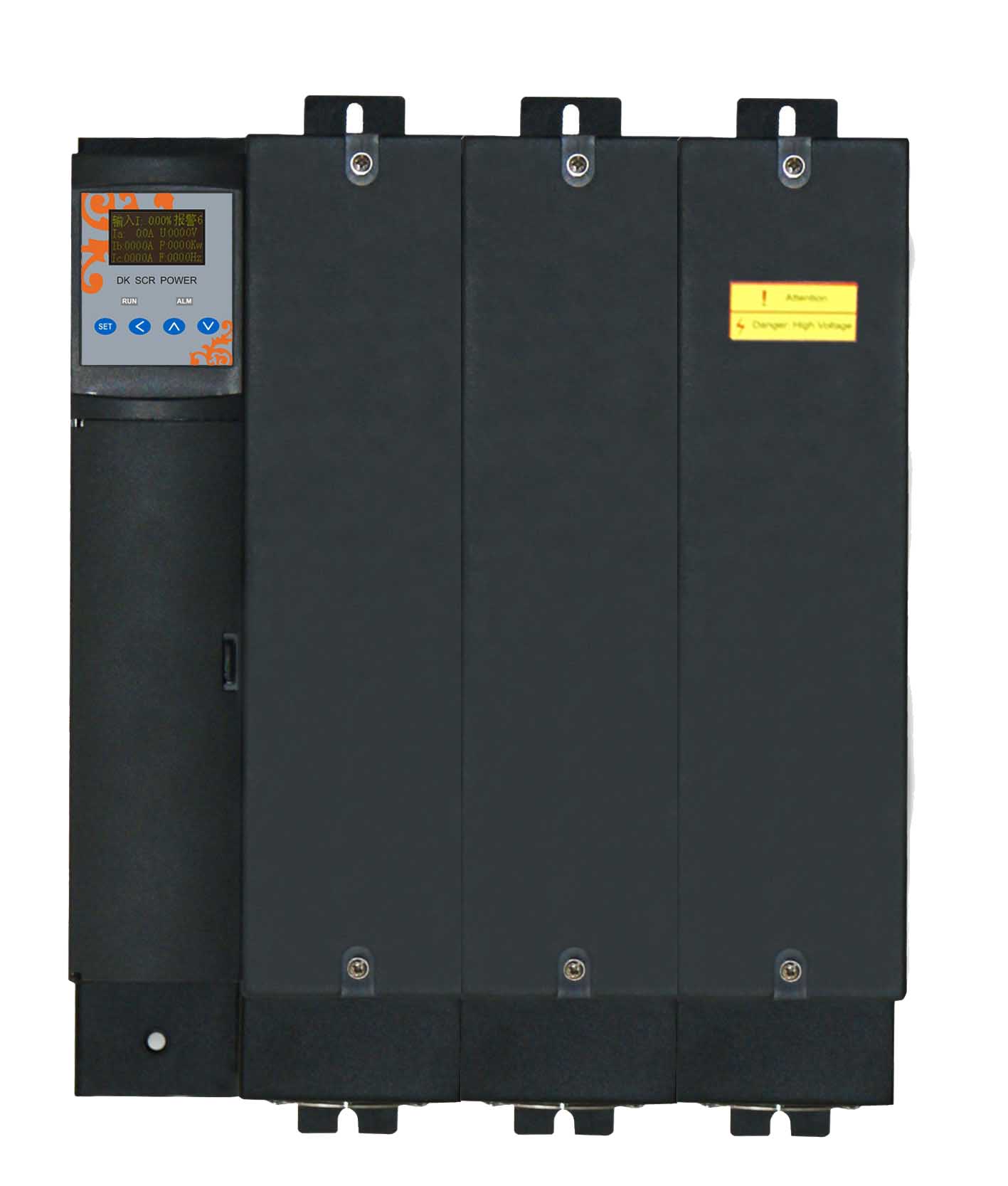

DK SCR三相电力控制器 晶闸管可控硅SCR控制器

  •   DK SCR系列 为技术型可控硅功率控制器。产品采用OLED 液晶显示技术,友善的UI 人机接口。采用模块化设计方法, 现场检修更换非常方便。高可靠性和专利型散热技术,保证产品长期工作的可靠性。 器件全部采用进口功率器件,品质一流。

           本产品可广泛应用于电加热控制。可以适应电阻性负载、硅碳棒、硅钼棒、石英灯管、石墨负载及感性变压器负载的加热控制。是精确控温的良好执行单元。产品广泛用于石油、华工、医药、玻璃、金属热处理、冶炼等行业。

           本产品具有智能联机分配功能,可以改善电网的冲击。具有标准MODBUS RTU 接口和可选的 PROFIBUS DP 总线接口或 MODBUS TCP通讯。

  • 在线订购
产品特点

上电缓启动功能,缓启动时间可设置为0-360秒。同时具有缓关断功能。

具有MODBUS RTU 通讯功能,同时可增配PROFIBUS DP总线选件,实现DCS现场总线控制。

具有SCR超温检测、电源缺相保护、精密互感器限流过流保护功能。同时具有故障急停功能。

负载工作电压范围100-690V。

线性化程序控制,输出无温漂。采用专用抗干扰CPU,保证系统的可靠性。

设备采用阻燃型ABS外壳,及阻燃性内部器件提高安全系数。

采用12位AD转换器,实现更精细的调节。

具有数码/OLED显示功能,可以显示电压,三相电流,报警代码等,可本地设定参数值。

多种负载接线方式,星型中性点接零、星型中性点不接零、三角型接法等,可通过参数设定。

具有联机分配功能,可实现智能组网分配控制功能,减少对电网的冲击,增加功率因数。

可选变送输出功能,多种变送类型可选。

产品模块均采用德国原装西门康产品,使用寿命更长。

自适应主电源频率,频率范围47-63Hz。可广泛应用于各种发电机频率不稳工作场合,保证
系统的安全可靠性。

控制信号
4-20mA0-10mA,0-5V0-10V1-5V2-10VPWM等标准信号输入
控制方式
调压移相和过零周波调功一体化技术,可实现恒流、恒压、恒功率等闭环控制、双闭环三相整流直流电源、电解电源、电镀电源
负载
负载额定电压范围:220V、380V、440V、660V、1140V
适用负载类型:各种纯阻性负载及各种电感性负载、IR红外灯管等负载。各种直流电源、电解电源、电镀电源
负载接线方式:三相星形中性点不接零接法3S,三相星性中性点接零4S,三相三角性接法3D , 三相内三角接法6D
保护系统
快熔保护、 精密电流互感器保护、 缺相保护、 过压保护、超温保护等
通讯
标准MODBUS RTU  通讯
标准PROFIBUS DP 通讯
报警
缺相报警、 过压过流报警、超温报警等
冷却方式
10A-50A     自冷
60-1200A    风冷
1000A-3000A 风冷或者水冷
其他详细参数
输入阻抗:        120Ω(4-20mA输入方式时)
缓起动时间范围:  可调范围0-60秒
输出电压控制范围:输入电压的0-98%
调节输出分辨率:  0.2°
三相触发不平衡度:≤ 0.6°
相位判别:        自动判别 R-S-T 三相电压
保护 动作时间:  <20ms
继电器触点容量:  250V AC 2A
外部电压控制功能:电压调节(内部)/ 0-100%
绝缘阻抗:        20 MΩ 500V DC
绝缘体强度:      2000V AC 1分钟(220V) 2500V AC 1分钟(380V)
材料和外部涂层:  冷轧钢板及电泳喷塑处理
电流限制功能:    调整范围 20-110%
过流保护系统:    电子类型保护

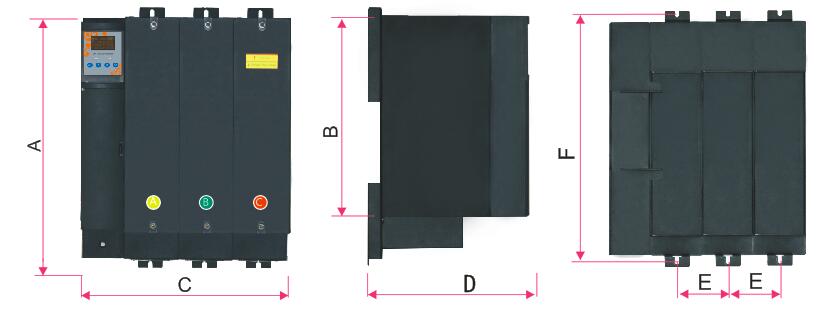

选型尺寸示意图

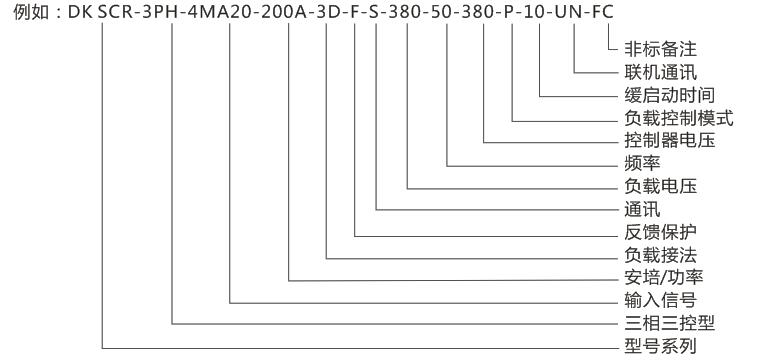

选型示例

应用示例


-->
