DK2200系列

  • DK2200PID高精度 温度变送器温控仪

DK2200PID高精度 温度变送器温控仪

  • DK2200PID控制仪表是基于微处理器技术的单回路温度过程控制仪表、显示仪表,可对温度,压力,流量等过程参量进行控制和显示,仪表设置灵活,组态方便,操作简单。

    关键词:温控表,温控器,温控仪,过程控制仪表,PID控制仪表,PID温控仪。


  • 在线订购

产品特点

通用输入,接受热电阻,热电偶及直流信号,兼容29种工业信号输入

模块化设计,输出随意组态

100-240V AC,50Hz通用电源

多重示警

示警状态指示灯

ON/OFF PID 多种控制方式

光电隔离RS-485通讯接口


输入

K

S

R

T

E

J

B

N

WRe3-WRe25

WRe5-WRe26

Cu50

PT100

0~80Ω

0~400Ω

0~10mA

0~20mA

4~20mA

0~20mV

0~100mV

-20~+20mV

-100~+100mV

0~1V

0~2V

0~5V

1~5V

0~10V

2~10V

-5V~+5V

-10V~+10V


输出

主控输出:0-线性输出,1-继电器,2-晶体管,3-可控硅

线性信号:0-(4-20MA),1-(0-10MA),2-(0-20MA)

可接2路输出


通讯

光电隔离RS-485通讯接口


示警

2路继电器示警


其它详细参数

输入信号范围:29种常见工业标准信号

基本误差:0.002FS±1个字

测 量 AD:20位,13SPS

输 出 DA:12位,100KSPS

主控输出:1路

示警输出:2路  (2216为一路示警)

输入阻抗:电压时 ≥500K,电流时 ≤300Ω(外部并联250Ω电阻),热电阻 ≤0.25mA,热电偶 ≥500K

输出阻抗(带负载能力):电流时 ≤500Ω(电流有特殊要求,可以做到650欧,订货时说明),继电器 AC220V/2A,DC30V/1A

显示方式:数码管

采样周期:0.1S(平均)

通讯协议:MODBUS RTU(RS485接口,两线制)

驱动距离:1200米

校验方式:无校验,奇校验,偶校验

波特率:4800,9600,19200

通讯数据格式:一位起始位,八位数据位,一位停止位

供电电压:AC220V

隔离电压:输入、输出、电源三者隔离, 2000 V  AC  1分钟

工作条件:温度-20℃~+50℃,湿度:0.1-0.9

存储条件:温度:-40℃~+80℃,湿度:0.1-0.9


选型尺寸

DK2204  96*96mm、

DK2208  96*48mm、

DK22H8  48*96mm、

DK2206  72*72mm、

DK2216  48*48mm、

DK22DN  75*45mm (35mm导轨安装)

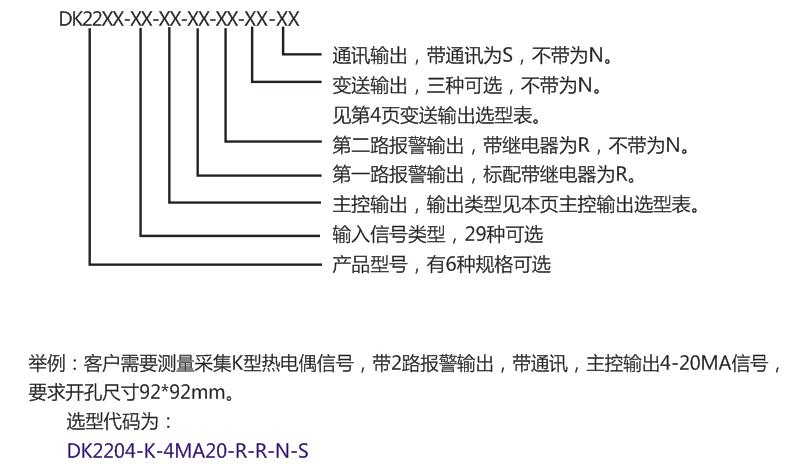

选型示例

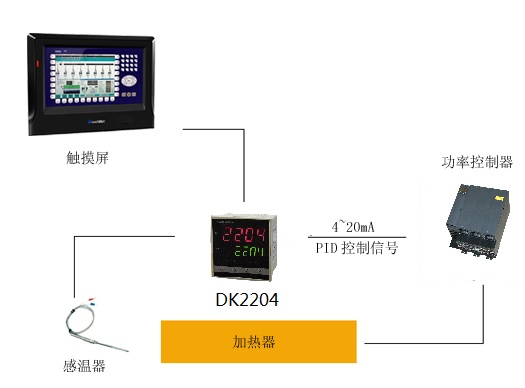

安装示例
